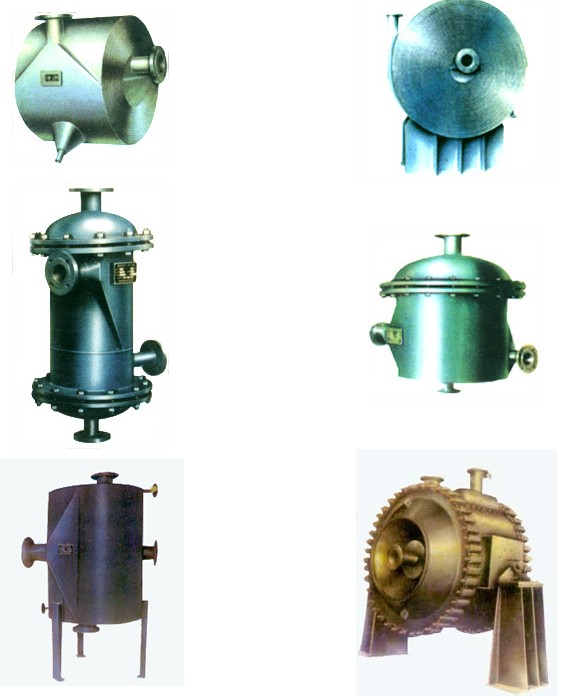

螺旋板式换热器
参数描述

螺旋板式换热器是一种高效换热器设备,适用汽-汽、汽-液、液-液,对液传热它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式换热器。

产品描述

螺旋板式换热器是一种高效换热器设备,适用汽-汽、汽-液、液-液,对液传热它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式换热器。


结构及性能
1、本设备由两张卷板卷制而成,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,大大增强了换热效果,即使两种小温差介质,也能达到理想的换热效果。
2、在壳体上的接管采用切向结构,局部阻力小,由于螺旋通道的曲率是均匀的,液体在设备内流动没有大的转向,总的阻力小,因而可提高设计流速使之具备较高的传热能力。
3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封,因而具有较高的密封性。
4、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其中一个通道可拆开清洗,特别适用有粘性、有沉淀液体的热交换。
5、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其两个通道可拆开清洗,适用范围较广。
6、螺旋板式换热器按公称压力可分为PN0.6、1.0、1.6、2.5MPa(系指单通道能承受的最大工作压力)。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。
7、单台设备不能满足使用要求时,可以多台组合使用,但组合时必须符合下列规定:并联组合、串联组合、设备和通道间距相同。混合组合:一个通道并联,一个通道串联。
 部分规格换热器列举如下:
  不锈耐酸钢制PN0.6、1.6MPa不可拆式(I型)螺旋板换热器碳素钢制Pg6、     16kg/cm2不可拆式(I型)螺旋板换热器


公称换热面积m2
通道间距mm
计算
换热面积
m2
流 速
1m/ces时
处理量m3/h
接管公称直径
型 号
重量(kg)
I 6B型
I 16B型
1
61.03.8940I 6,I 16B1-0.2/300-64450
2
62.13.8940I 6,I 16B2-0.2/400-67885
4
64.48.250I 6,I 16B4-0.4/400-6131135
104.517.380I 6,I 16B4-0.5/450-10129133
104.813.770I 6,I 16B4-0.4/500-10161205
8
67.38.2150I 6,I 16B8-0.4/500-6212215
107.8517.380I 6,I 16B8-0.5/550-10235273
107.320.9080I 6,I 16B8-0.6/500-10237275
10
611.18.2150I 6,I 16B10-0.4/600-6295355
1011.517.380I 6,I 16B10-0.5/650-10315405
1011.220.9080I 6,I 16B10-0.6/600-10305395
15
616.912.5470I 6,I 16B15-0.6/600-6415490
1014.7217.380I 6,I 16B15-0.5/760-10405575
1015.028.180I 6,I 16B15-0.8/600-10400570
1415.639.3100I 6,I 16B15-0.8/700-14505680
20
621.78.2150I 6,I 16B20-0.4/800-6540710
1021.020.9080I 6,I 16B20-0.6/800-10555735
1420.939.30100I 6,I 16B20-0.8/800-14660830
25
1026.629.9080I 6,I 16B25-0.6/900-10610950
1426.939.20100I 6,I 16B25-0.8/900-147201060
30
1028.228.10100I 6,I 16B30-0.8/800-147501180
1432.239.20100I 6,I 16B30-0.8/1000-149801370
40
1045.435.30100I 6,I 16B40-1.0/900-1011301515
1440.219.4125I 6,I 16B40-1.0/1000-1412001630
50
1053.935.3100I 6,I 16B50-1.0/1000-1413601755
60
1061.0535.3100I 6,I 16B60-1.0/1100-1019202112
1460.0849.40125I 6,I 16B60-1.0/1200-1420002200
80
1081.8335.3100I 6,I 16B80-1.0/1200-1025602816
1480.949.40125I 6,I 16B80-1.0/1400-1426671934
100
10101.935.3100I 6,I 16B100-1.0/1300-1032003520
14100.0649.40125I 6,I 16B100-1.0/1500-1433333666
120
10115.535.3100I 6,I 16B120-1.0/1500-1038704257
14119.049.40125I 6,I 16B120-1.0/1700-1440204422
130
14128.8049.4125I 6,I 16B130-1.0/1750-1442414665
18129.0963.5150I 6,I 16B130-1.0/1967-1844624908
150
14148.149.4125I 6,I 16B150-1.0/1890-1447025172
18148.263.5150I 6,I 16B150-1.0/2010-1849625458
公称换热面积m2
通道间距mm
计算换热面积 m2
流 速
1m/ces时
处理量
m3/h
接管公称直径
型 号
重量(kg)
I 6T型I 16T型
6
66.58.250I 6, I 16T6-0.4/500-6230280
105.813.770I 6, I 16T6-0.4/600-10285350
8
68.78.250I 6, I 16T8-0.4/600-6370430
107.717.380I 6, I 16T8-0.5/660-10395454
108.713.770I 6, I 16T8-0.4/700-10405465
10
69.912.570I 6, I 16T10-0.6/500-6335395
109.217.3080I 6, I 16T10-0.5/660-10472543
108.820.980I 6, I 16T10-0.6/600-10410495
15
612.58.250I 6, I 16T15-0.4/700-6510580
1014.6417.3080I 6, I 16T15-0.5/800-10679781
1013.320.980I 6, I 16T15-0.6/700-10575680
1413.829.2100I 6, I 16T15-0.6/800-14640755
20
619.012.570I 6, I 16T20-0.6/700-6730845
1018.328.180I 6, I 16T20-0.8/800-10735870
1418.539.3100I 6, I 16T20-0.8-800-14810960
25
1023.128.1100I 6, I 16T25-0.8/800-109351120
1423.349.4125I 6, I 16T25-1.0/800-1410001165
30
1029.035.3100I 6, I 16T30-1.0/800-1011901470
1428.159.4125I 6, I 16T30-1.2/800-1411701425
40
1040.920.980I 6, I 16T40-0.6/1200-1017251885
1442.339.3100I 6, I 16T40-0.8/1200-1418452110
1844.963.5150I 6, I 16T40-1.0/1200-1820752405
50
1046.235.5100I 6, I 16T50-1.0/1000-1018002085
1453.249.4125I 6, I 16T50-1.0/1200-1424902595
1854.076.3150I 6, I 16T50-1.2/1200-1824352820
60
1056.820.980I 6, I 16T60-0.6/1400-1023302635
1460.739.3100I 6, I 16T60-0.8/1400-1425952850
1859.663.5150I 6, I 16T60-1.0/1400-1827303150
80
1076.428.1100I 6, I 16T80-0.8/1400-1029704060
1478.639.3100I 6, I 16T80-0.8/1600-1431203605
1882.063.5150I 6, I 16T80-1.0/1600-1835804205
100
10101.428.1100I 6, I 16T100-0.8/1600-1039054330
1498.849.4125I 6, I 16T100-1.0/1600-1440404585
1898.876.3150I 6, I 16T100-1.2/1600-1842004930
120
10115.542.5125I 6, I 16T120-1.2/1400-1043504980
14119.059.4125I 6, I 16T120-1.2/1600-1447705440
150
14149.1559.4125I 6, I 16T150-1.2/1800-1464317396
18149.8676.3150I 6, I 16T150-1.2/2000-1866437639
20147.683.81150I 6, I 16T150-1.2/2050-2067697784
